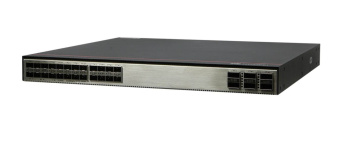

Коммутатор Huawei S6730-H24X6C

Тип коммутатора

Управляемый L3

Размещение

Монтаж в стойку

Размеры Ш х В х Г

442 х 420 х 43,6 мм

Диапазон номинального напряжения

Входное напряжение переменного тока

от 100В до 240В, 50/60 Гц

Входное высоковольтное напряжение постоянного тока

240 В

Входное напряжение постоянного тока

от -48 В до -60 В

Диапазон максимального напряжения

Входное напряжение переменного тока

от 90В до 290В, 45/65 Гц

Входное высоковольтное напряжение постоянного тока

от 190В до 290В

Входное напряжение постоянного тока

от -38.4 В до 72 В

Максимальный входной ток

• Переменный ток: 600 Вт  8A

• Постоянный ток: 1000 Вт 30A

Блок питания

Может использовать один или два силовых модуля для резервирования питания по схеме 1+1. Вставные модули питания переменного и постоянного тока могут использоваться вместе в одном коммутаторе.

Типичное энергопотребление (30% от транспортной нагрузки, протестировано в соответствии со стандартом ATIS)

149 Вт

Максимальное энергопотребление (100% пропускная способность, максимальная скорость вращения вентиляторов)

254 Вт

Защита от перенапряжений в блоке питания

• Использование силовых модулей переменного тока: ±6 кВ в дифференциальном режиме, ±6 кВ в синфазном режиме

• Использование силовых модулей постоянного тока: ±2 кВ в дифференциальном режиме, ±4 кВ в синфазном режиме

Порты

24 порта 10GBase-X SFP+

6 портов 40/100 Gig

  QSFP28

Коммутационная способность *

1.68/2.4 Тбит/с

Услуги беспроводного доступа

До 1024 пользователей, WLAN, QoS, CAPWAP, определение местоположения меток/терминалов; спектральный анализ.

Контроль трафика (iPCA)

Сбор статистических данных в режиме реального времени о количестве потерянных пакетов и соотношении потерь пакетов на уровне сети и устройства

VXLAN

Шлюзы VXLAN L2 и L3;

централизованные и распределенные шлюзы;

BGP-EVPN;

настраиваются через протокол NETCONF

Балансировка нагрузки

По технологии VBST (совместим с PVST, PVST+ и RPVST)

Поддержка стекирования

Да

MAC

До 384 тыс. записей MAC-адресов

Соответствие стандарту IEEE 802.1 d

Изучение и устаревание MAC-адресов

Записи статических, динамических и Blackhole MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

VLAN

4096 шт.

Гостевые VLAN и voice VLAN

GVRP

MUX VLAN

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и сопоставления портов VLAN

ARP

Статический ARP

Динамический ARP

IP-маршрутизация

Статические маршруты, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP

До 256 тыс. записей FIBv4

До 80 тыс. записей FIBv6

Функциональная совместимость

Связующее дерево на основе VLAN (VBST), работающее с PVST, PVST+ и RPVST

LNP (аналогичен DTP)

VLAN Central Management Protocol (VCMP) — (аналогичен VTP).

Wireless service

До 1024 пользователей, WLAN, QoS, CAPWAP, определение местоположения меток/терминалов; спектральный анализ.

Защита от замыкания Ethernet

Кольцевая топология RRPP

Интеллектуальная древовидная топология и множественный Smart Link, обеспечивающие переключение защиты на миллисекундном уровне

ERPS (G.8032)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM STP (IEEE 802.1 d), RSTP (IEEE 802.1 w) и MSTP (IEEE 802.1s)

Защита BPDU, корневая защита и защита от замыкания

MPLS

MPLS L3VPN

MPLS L2VPN (VPWSA/PLS)

MPLS-TE

MPLS QoS

IPv6 функции

Neighbor Discover (ND)

PMTU

Проверка связи по протоколу IPv6, отслеживание по протоколу IPv6, IPv6 Telnet

Списки контроля доступа, основанные на исходных IPv6-адресах, целевых IPv6-адресах, портах уровня 4 или типах протоколов обнаружения прослушивателя многоадресной рассылки (MLDv1/v2)

Адреса IPv6, настроенные для подинтерфейсов VRRP6, DHCPv6 и L3VPN

Multicast

IGMP v1/v2/v3 snooping и IGMP fast leave.

Multicast переадресация в сети VLAN и multicast репликация между сетями VLAN.

Балансировка multicast  нагрузки  между портами-участниками магистрали.

Статистика многоадресного трафика на основе портов.

PIM-SM, PIM-DM, PIM-SSM, MSDP

Multicast VPN

QoS/ACL

Ограничение скорости во входящем и исходящем направлениях порта. Перенаправление пакетов. Политика трафика на основе порта и двухрежимная трехцветная CAR (Committed Access Rate). Восемь очередей на каждом порту. Алгоритмы планирования очередей DRR (Deficit Round Robin), SP (Strict Priority) и DRR+SP. WRED (Weighted Random Early Detection). Изменение полей 802.1p и DSCP в пакетах. Фильтрация пакетов на уровнях с 2 по 4, отсеивание недопустимых кадров на основе исходного MAC-адреса, MAC-адреса назначения, исходного IP-адреса, IP-адреса назначения, номера порта источника/назначения TCP/UDP, типа протокола и VLAN ID. Ограничение скорости и формирование трафика на основе очередей на портах.

Безопасность

Иерархическое управление пользователями и защита паролем. Защита от атак DoS, атак ARP и атак ICMP. Привязка IP-адреса, MAC-адреса, номера порта и VLAN ID. Изоляция портов, безопасность портов и sticky MAC. Принудительная пересылка MAC (MFF). Записи черного списка MAC-адресов. Ограничение на количество изучаемых MAC-адресов. Аутентификация IEEE 802.1X и ограничение на количество пользователей на порту. Аутентификация AAA, аутентификация RADIUS и аутентификация HWTACACS. NAC. SSH V2.0, HTTPS. Защита CPU. Черный и белый списки. Отслеживание источника атаки и наказание для пакетов IPv6, таких как ND, DHCPv6 и MLD. Шифрование управляющих пакетов с использованием IPSec. ECA.

Надежность

LACP

E-Trunk

Ethernet OAM (IEEE 802.3ah и IEEE 802.1 ag)

ITU-Y.1731

DLDP

LLDP

BFD для BGP, BFD для IS-IS, BFD для OSPF, BFD для статических маршрутов

Super Virtual Fabric (SVF)

SVF позволяет родительскому узлу вертикально виртуализировать нижестоящие коммутаторы и точки доступа (AP) как одно устройство для упрощения управления. Архитектура состоит из двух уровней: родительского узла и клиентских устройств. Клиентские устройства (AS) могут быть независимо настроены. Услуги, которые не поддерживаются шаблонами, могут быть настроены на родительском узле. Также допускается использование сторонних устройств между родительским узлом SVF и клиентскими устройствами.

Управление и техническое обслуживание

Управление на основе облачных технологий. Виртуальный тест кабеля.

SNMP версий v1, v2c, v3. RMON (удаленный мониторинг сетей). Веб-интерфейс для системы управления сетью (NMS). Системные логи и уведомления о тревогах различной степени важности.

GVRP (протокол регистрации виртуальных локальных сетей) и MUX VLAN (технология для изоляции и взаимодействия VLAN). Поддержка стандарта IEEE 802.3az. NetStream (технология для сбора и анализа сетевого трафика).

Телеметрия (сбор и передача данных для мониторинга и анализа).

Поддержка РоЕ

нет

Диапазон температур хранения

От -40°C до +70°C

Диапазон рабочих температур

От -5°C до 45°C на высоте от 0 до 1800 м.

Относительная влажность воздуха

От 5% до 95%, без конденсации

Вентиляторы

4, модули вентиляторов вставные

Теплоотдача

Отвод тепла с помощью вентилятора, интеллектуальная регулировка скорости вращения вентилятора

Шум (звуковое давление при нормальной температуре)

< 65 дБ

Производитель

HUAWEI

Страна бренда

Китай
