Грозозащита Info-Sys РГ4PoE

РГ4PoE - грозозащита от российской фирмы InfoSys,  поддерживающая все типы PoE-питания

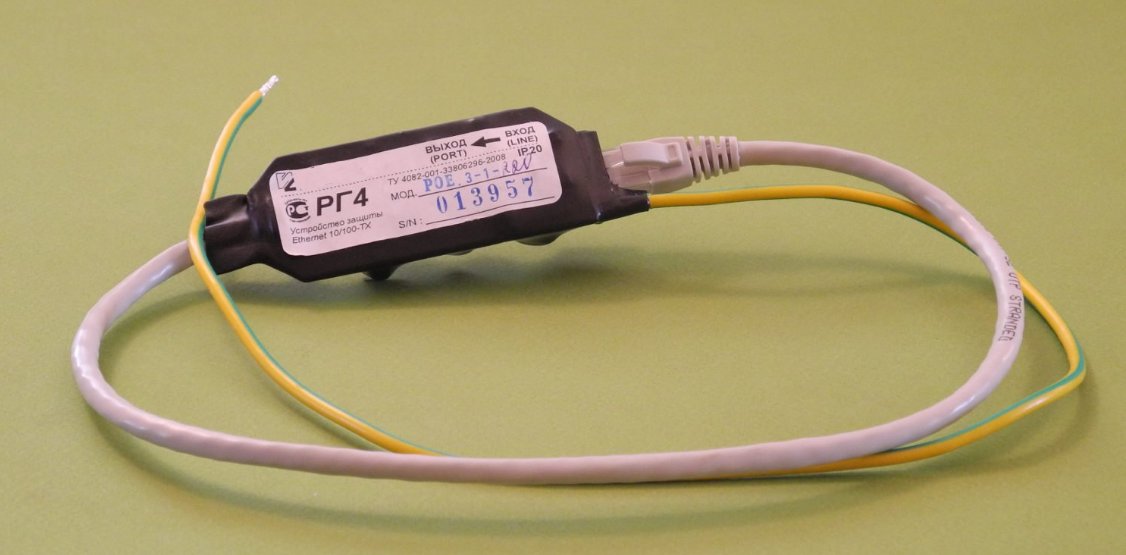

Так как применение гальванической развязки при работе с PoE-оборудованием не является эффективным, то в серии РГ4PoE была задействована схема отвода энергии импульсной помехи на землю через среднюю точку симметрирующего дросселя. Такая схема имеет свои плюсы, в частности, применение разрядника позволяет добиться высокой импульсной стойкости устройства, так как в устройстве нет элементов, ограничивающих максимальную мощность. С одной стороны РГ4PoE находится RJ-45 розетка, с другой витая пара - длина 425 мм. Длина кабеля заземления 475мм. Приятной особенностью устройства является то, что на нём низки потери полезного сигнала и  передающийся ток на питание в устройство не ограничен.

Данное устройство поддерживает подачу питания, как по сигнальным, так и по свободным парам, в зависимости от реализации PoE.  В устройство также встроена цепь подавления импульсной помехи, которая нейтрализует импульсную помеху в случае срабатывания газоразрядного прибора.  Быстродействующие импульсные диодные мосты с TVS-диодом в диагонали на сигнальных парах позволяют бороться с синхфазной помехой. Подавление помехи будет производиться успешно даже на высоких частотах. Данное устройство имеет заземление, подключение которого обязательно для эффективной работы устройства.

Само устройство РГ4PoE не только обеспечивает безопасность, но и само безопасно в использовании, так как на случай возгорания устройство выполнено в кожухе с самозатухающим полиэтиленом, что исключает возникновение пожарной ситуации. Имеется варистор, обеспечивающий привязку потенциала питающего напряжения к потенциалу "Земли". Он же обеспечивает уравнивание потенциалов между сигнальными парами и парами, по которым передается питание РоЕ. Кроме того параметры устройства были подобраны так, что в случае попадания 220-вольтового фазного (что зачастую случается при проведении электротехнических работ) напряжения на провод сеть продолжит функционировать.
