Грозозащита Info-Sys РГ4PoE-ip54

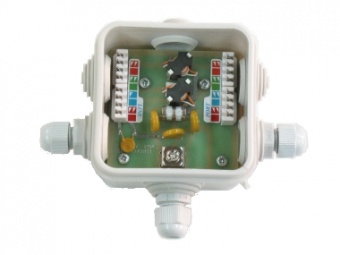

РГ4PoE-ip54 - грозозащита от российской фирмы InfoSys,  поддерживающая все типы PoE-питания в погодостойком корпусе ip-54 стандарта

Так как применение гальванической развязки при работе с PoE-оборудованием не является эффективным, то в серии РГ4PoE-ip54 была задействована схема отвода энергии импульсной помехи на землю через среднюю точку симметрирующего дросселя. Такая схема имеет свои плюсы, в частности, применение разрядника позволяет добиться высокой импульсной стойкости устройства, так как в устройстве нет элементов, ограничивающих максимальную мощность. С обеих сторон устройства находятся LSA-коннекторы. Нет разницы, с какой стороны подключать питаемое устройство, а с какой питающее - оба способа подключения будут работать идентично.  Приятной особенностью устройства является то, что на нём низки потери полезного сигнала и  передающийся ток на питание в устройство не ограничен.

РГ4PoE-ip54 поддерживает подачу питания, как по сигнальным, так и по свободным парам, в зависимости от реализации PoE.  В устройство также встроена цепь подавления импульсной помехи, которая нейтрализует импульсную помеху в случае срабатывания газоразрядного прибора.  Быстродействующие импульсные диодные мосты с TVS-диодом в диагонали на сигнальных парах позволяют бороться с синхфазной помехой. Подавление помехи будет производиться успешно даже на высоких частотах. Данное устройство имеет заземление, подключение которого обязательно при установке устройства.

Имеется варистор, обеспечивающий привязку потенциала питающего напряжения к потенциалу "Земли". Он же обеспечивает уравнивание потенциалов между сигнальными парами и парами, по которым передается питание РоЕ. Кроме того параметры устройства были подобраны так, что в случае попадания 220-вольтового фазного напряжения (что зачастую случается при проведении электротехнических работ) на провод сеть продолжит функционировать. Для установки РГ4PoE-ip54 используются крепёжные шурупы.
