Тестирование NanoBridge M2

Для настройки и управления устройством предусмотрен web-интерфейс с IP-адресом по умолчанию 192.168.1.20. Реквизиты: username:ubnt, password:ubnt.

Тест проводился на столе, две точки доступа NanoBridge M2 были подключены без антенн. Для оценки результатов использовалась программа JPerf-2.0.2.

Основной задачей было выяснить:

• Максимальную скорость передачи данных (пропускную способность Throughput полезного трафика) на Ethernet-интерфейсе.
• Пакетную производительность оборудования packets per second (pps), определяющую максимальное количество пакетов в секунду, которое устройство может пропустить через свои wireless и Ethernet-интерфейс.

Были проведены следующие тесты:

1. Оценка максимальной пропускной способности TCP-трафика с различным количеством потоков

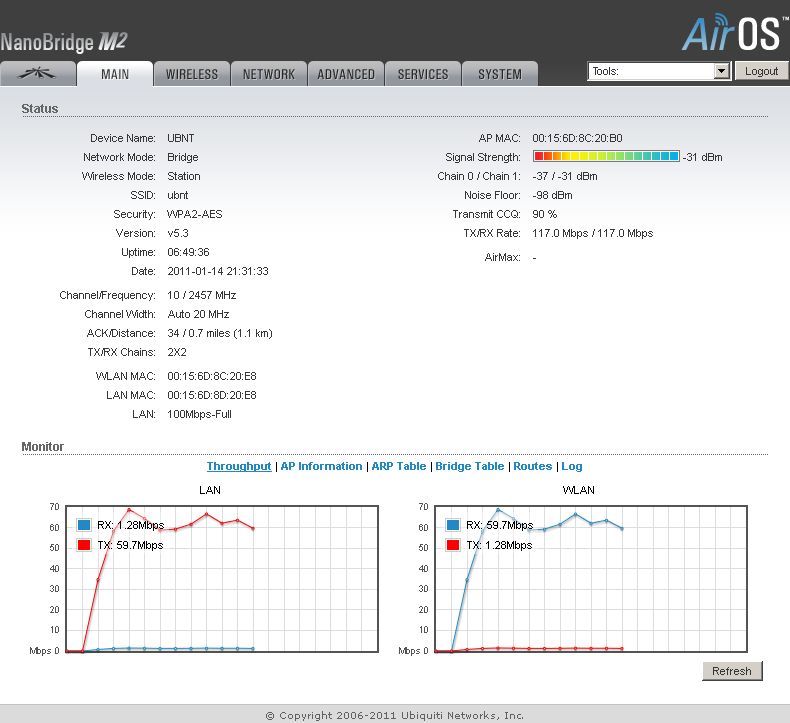

Скриншот главного окна Station c полосой 20 МГц:

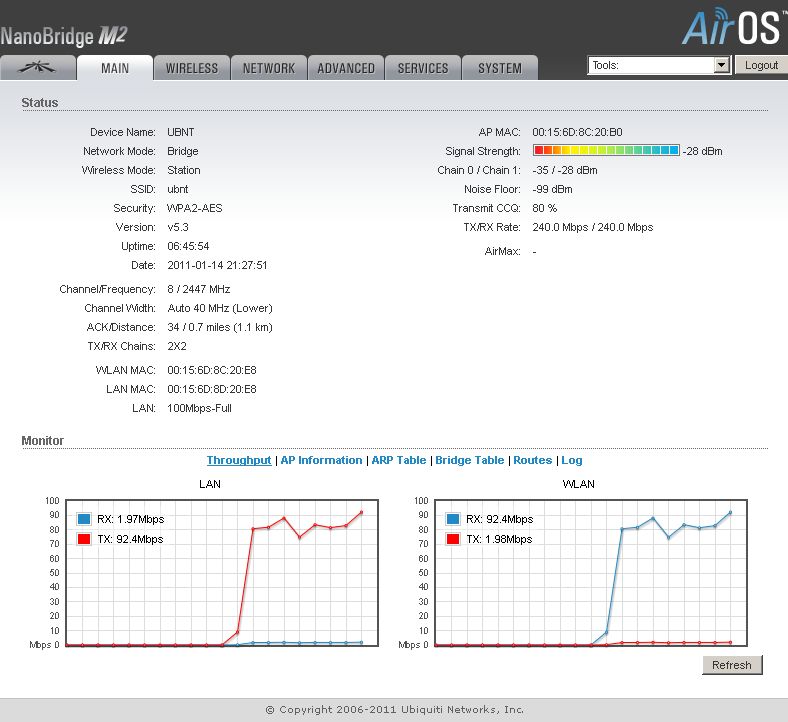

Скриншот главного окна Station c полосой 40 МГц:

2. UDP-трафик с различной длинной пакетов.

3. Дуплексный режим работы.

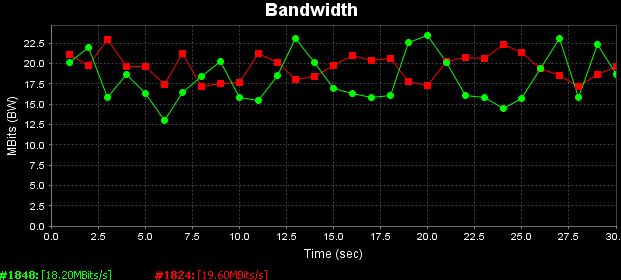

Один поток, полоса 20 МГц:

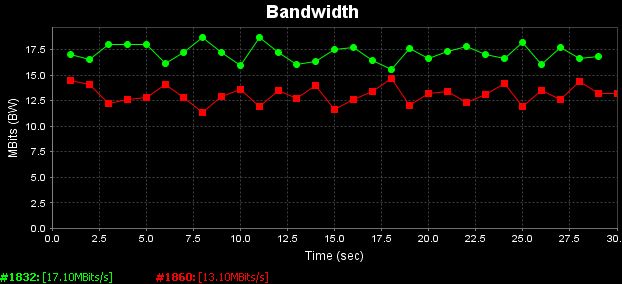

Один поток, полоса 40 МГц:

Из результатов можно увидеть, что:

1. При увеличении количества потоков — увеличивается скорость соединения. Максимума удалось достичь при 10 потоках, далее при увеличении потоков скорость практически не росла. Максимальная скорость составила 92,4 Mbps.

2. При тестировании UDP-трафиком, размер пакета существенно влияет на полезную скорость. Это связано с программно-аппаратными особенностями стандарта 802.11 и производительностью самого железа. С этими особенностями можно столкнуться при работе с VoIP или, например, торрент-трафиком.

3. При передаче трафика в обоих направлениях одновременно NanoBridge M2 показал также неплохие результаты

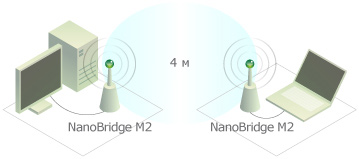

Все тесты проводились при мощности передатчиков 20 dBm (100 мВт), NanoBridge M2 лежали друг напротив друга на расстоянии 4 метров. При этом уровень входного сигнала колебался от −28dBm до −31dBm.
