Настройка MikroTik RB751U-2HnD, RB751G-2HnD, RB750, RB750GL

Настройка MikroTik RB751U-2HnD, RB751G-2HnD, RB750, RB750GL

Данная статья подходит для настройки следующих устройств от MikroTik: RB751U-2HnD, RB751G-2HnD, RB750 и RB750GL.

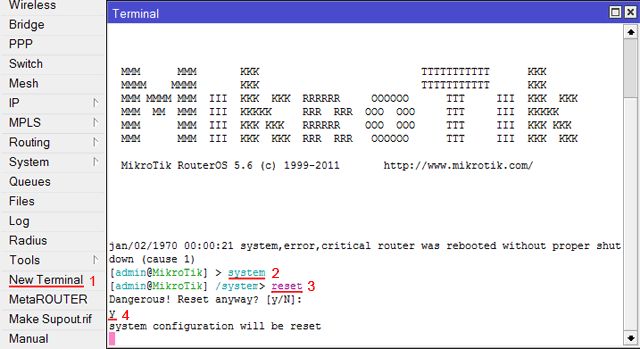

Для начала сбросим все настройки роутера с помощью программы Winbox:

• В левом меню выбираем New Terminal (1)
• Вводим команду system в Terminal (2)
• Вводим команду reset (3)
• Подтверждаем сброс настроек нажимаем — y (на клавиатуре) (4)

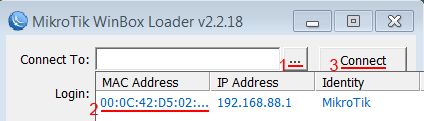

После перезагрузки устройства заходим еще раз в настройки MikroTik с помощью программы Winbox.

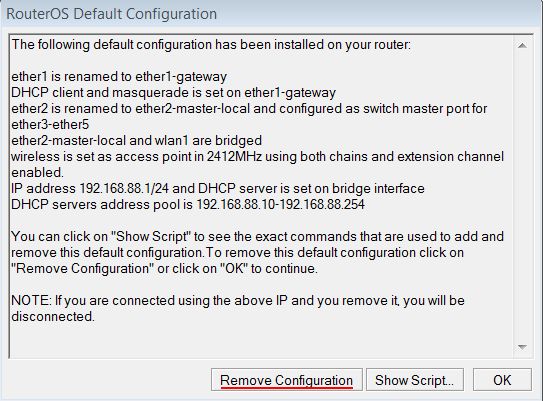

В появившемся окне нажимаем на Remove Configuration и ждем окончания перезагрузки роутера.

Настройка WAN интерфейса MikroTik

Если ваш провайдер блокирует доступ к сети по MAC-адресу, измените MAC-адрес WAN порта роутера MikroTik. Если нет — пропустите этот пункт.

Чтобы изменить MAC-адрес порта MikroTik, открываем в левом меню New Terminal и вводим команду: /interface ethernet set ether1 mac-address=00:01:02:03:04:05,

где ether1 — имя WAN интерфейса, а 00:01:02:03:04:05 — разрешенный MAC адрес.

Чтобы вернуть родной MAC-адрес — выполните команду: /interface ethernet reset-mac ether1, где ether1 — имя интерфейса.

Настройка Dynamic IP

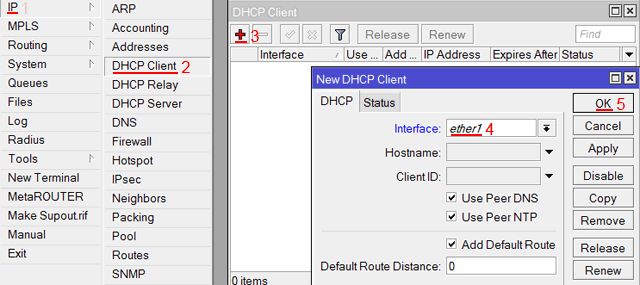

Если провайдер выдает вам сетевые настройки автоматически, нужно настроить WAN-порт роутера, чтобы получать настройки по DHCP:

• Открываем в левом меню — IP (1)
• Выбираем DHCP Client (2)
• В появившемся окне нажимаем — Add (красный крестик) (3)
• В новом окне в списке Interface выбираем WAN интерфейс ether1 (4)
• Нажимаем OK (5)

Мы получили IP-адрес от провайдера, который отображается в столбце IP Adress.

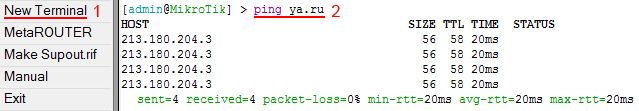

Теперь проверим, что есть связь с интернетом:

• Открываем меню New Terminal (1)
• Пишем команду ping ya.ru (2)

Как видим, идут пинги по 20 ms, значит интернет работает нормально. (Остановить выполнение команды можно комбинацией клавиш Ctrl+C.)

Внимание! На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть Firewall и NAT.

Настройка Static IP

Если вы используете статические сетевые настройки — настройте WAN-порт роутера вручную.

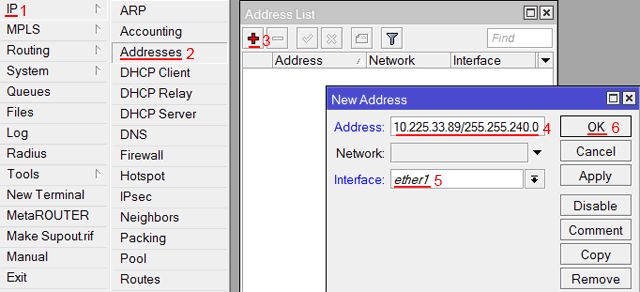

Настроим статический IP-адрес и маску подсети WAN порта MikroTik :

• Открываем в левом меню пункт IP (1)
• Выбираем Addresses (2)
• В появившемся окне нажимаем Add (красный крестик) (3)
• В новом окне в поле Address прописываем статический IP-адрес (маску подсети) (4)
• В списке Interface выбираем WAN интерфейс ether1 (5)
• Нажимаем OK (6)

Настоим адрес интернет шлюза:

• Открываем в левом меню пункт IP (1)
• Выбираем Routes (2)
• В появившемся окне нажимаем Add (красный крестик) (3)
• В поле Gateway прописываем IP-адрес шлюза (4)
• Нажимаем OK (5)

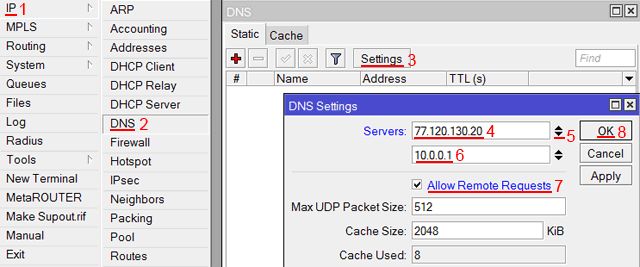

Добавим адреса DNS серверов MikroTik:

• Открываем в левом меню пункт IP — DNS (1,2)
• В появившемся окне нажимаем кнопку Settings (3)
• В новом окне в поле Servers прописываем IP адрес предпочитаемого DNS-сервера (4)
• Нажимаем кнопку вниз (черный треугольник) (5)
• В появившемся новом поле прописываем IP-адрес альтернативного DNS-сервера (6)
• Ставим галочку Allow Remote Requests (7)
• Нажимаем OK (8)

Проверим, что есть доступ к интернету:

• Открываем в левом меню New Terminal (1)
• Пишем команду ping ya.ru (2)

Как видим, идут пинги по 20 ms, значит интернет подключен и работает нормально (остановить выполнение команды можно комбинацией клавиш Ctrl+C).

Внимание! На компьютерах, подключенных к роутеру MikroTik, интернет работать не будет, пока вы не настроите локальную сеть Firewall и NAT.

Настройка PPPoE

Внимание! Если вы используете ADSL модем, к которому по сетевому кабелю подключен роутер MikroTik, необходимо его настроить в режим Bridge (мост).

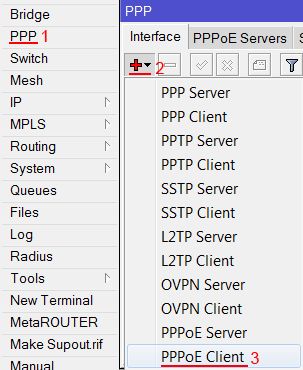

• Настроим клиентское PPPoE соединение на роутере MikroTik:
• Выбираем в левом меню пункт PPP (1)
• Нажимаем Add (красный плюсик) (2)
• Выбираем PPPoE Client (3)

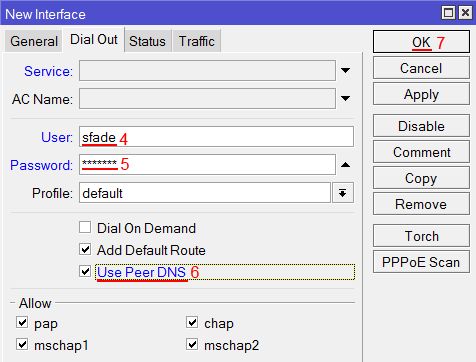

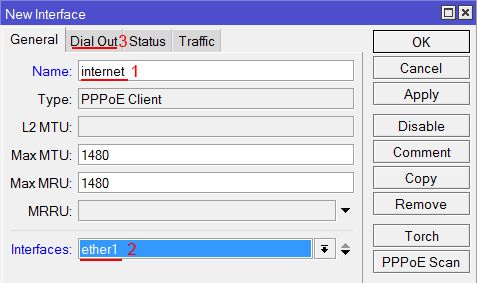

Настраиваем параметры PPPoE соединения MikroTik:

• В поле Name указываем имя соединения (1)
• В списке Interfaces выбираем первый пункт — WAN порт ether1 (2), который подключен к провайдеру
• Переходим во вкладку Dial Out (3)
• В поле User указываем имя пользователя (4)
• В поле Password вводим пароль (5)
• Ставим галочку Use Peer DNS (6)
• Нажимаем OK (7)

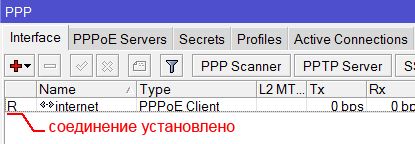

После создания PPPoE соединения напротив него должна появиться буква R, это означает, что соединение установлено.

Проверяем работает ли интернет. Открываем меню New Terminal (1) — пишем команду ping ya.ru (2)

Как видим, идут пинги по 20 ms, значит интернет работает нормально (остановить выполнение команды можно комбинацией клавиш Ctrl+C).

Внимание! На компьютерах, подключенных к роутеру MikroTik, интернет работать не будет, пока вы не настроите локальную сеть, Firewall и NAT.

Настройка локальной сети MikroTik

Настройка портов в режим свитча

Объединим порты устройства ether2-ether5 в свитч:

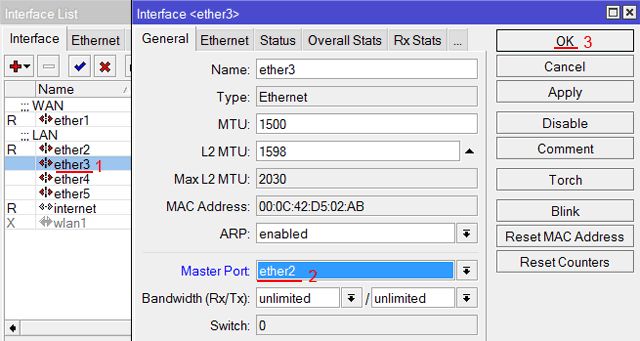

• Выбираем двойным щелчком мыши интерфейс ether3 (1)
• В Master Port из списка выбираем ether2 (главный порт свитча) (2)
• Нажимаем ОК (3)

Эту операцию повторяем для интерфейсов ether4 и ether5.

Напротив портов ether3-ether5 должна появиться буква S, что означает — Slave (ведомый).

Объединение Wi-Fi и проводных интерфейсов в локальную сеть

Внимание! Если Вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL), то пропустите этот пункт.

Чтобы компьютеры, подключенные к роутеру по кабелю и по Wi-Fi друг друга «видели», объединим интерфейсы MikroTik:

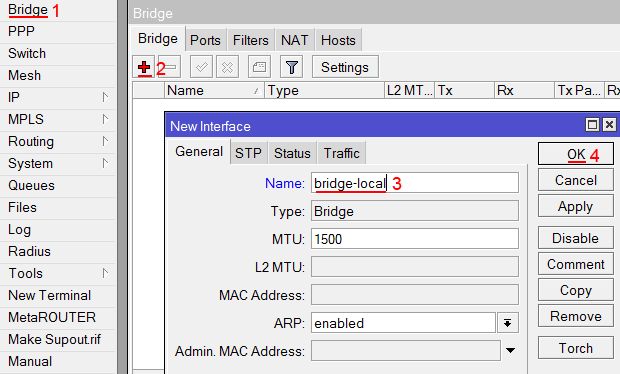

• Создаем объединение bridge-local (мост)
• Открываем меню Bridge (1)
• Нажимаем Add (красный плюсик) (2)
• В поле Name прописываем имя объединения bridge-local (3)
• Нажимаем OK (4)

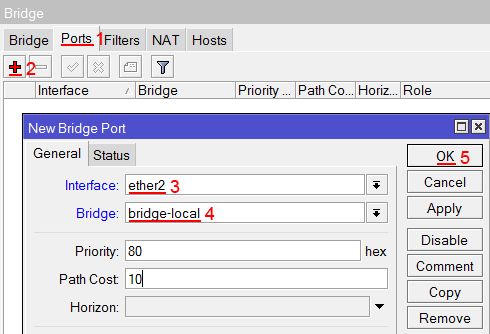

Добавляем в объединение ethetnet-порты:

• Открываем вкладку Ports (1)
• Нажимаем Add (красный плюсик) (2)
• В списке Interface выбираем главный ethernet порт свитча ether2 (3)
• В списке Bridge выбираем имя объединения bridge-local (4)
• Нажимаем OK.(5)

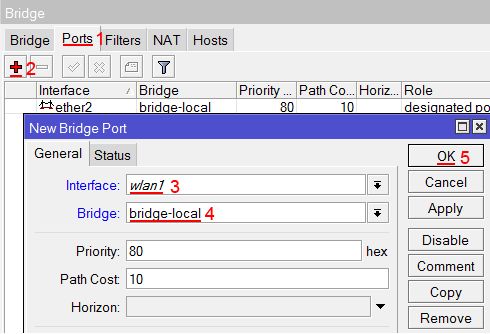

Добавляем в объединение Wi-Fi интерфейс:

• Открываем вкладку Ports (1)
• Нажимаем Add (красный плюсик) (2)
• В списке Interface выбираем главный ethernet порт свитча wlan1 (3)
• В списке Bridge выбираем имя объединения bridge-local (4)
• Нажимаем OK (5)

Назначение IP адреса локальной сети

Настроим IP адрес локальной сети MikroTik:

• Открываем в левом меню пункт IP — Addresses (1 и 2)
• Нажимаем Add (красный плюсик) (3)
• В поле Address вводим адрес и маску локальной сети, например 192.168.88.1/24 (4)
• В списке Interface выбираем bridge-local (5) (eсли вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL), то в списке Interface выбираем главный интерфейс свитча ether2)
• Нажимаем OK (6)

Настройка DHCP сервера

Чтобы компьютеры, подключенные к роутеру, получали сетевые настройки автоматически, настроим DHCP-сервер MikroTik:

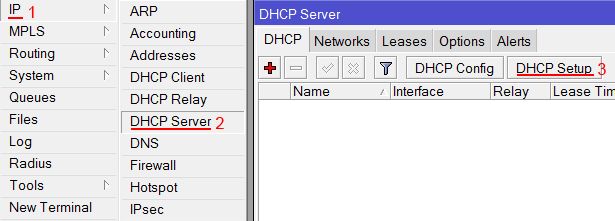

• Открываем меню IP (1)
• Выбираем DHCP Server (2)
• Нажимаем DHCP Setup (3)

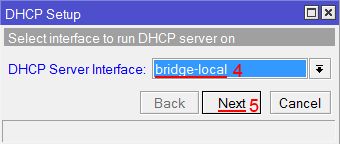

• В списке DHCP Server Interface выбираем bridge-local (если вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL), то в списке DHCP Server Interface выбираем главный интерфейс свитча ether2) (4)
• Нажимаем Next (5)

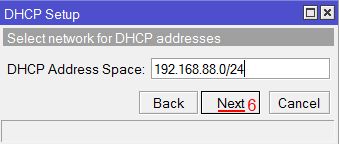

• В этом окне выбирается сеть для DHCP. Оставляем без изменений и нажимаем кнопку Next (6)

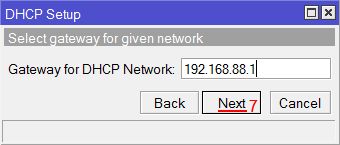

• В следующем окне указывается адрес шлюза. Нажимаем кнопку Next (7)
• В этом окне прописывается диапазон IP адресов, которые будет раздавать DHCP сервер. Нажимаем кнопку Next (8)
• Далее вводятся адреса DNS серверов. Нажимаем кнопку Next (9)

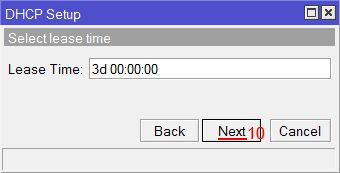

• Здесь задается время резервирования IP адресов. Нажимаем кнопку Next (10)
• Настройка DHCP сервера успешно завершена. Нажимаем OK. (11)

Теперь сетевой кабель компьютера отключаем от роутера и еще раз подключаем к нему.

Настройка Wi-Fi точки доступа MikroTik

Включаем Wi-Fi модуль:

• Открываем меню Wireless (1)
• Выбираем Wi-Fi интерфейс wlan1 (2)
• Нажимаем синюю галочку Enable. (3)

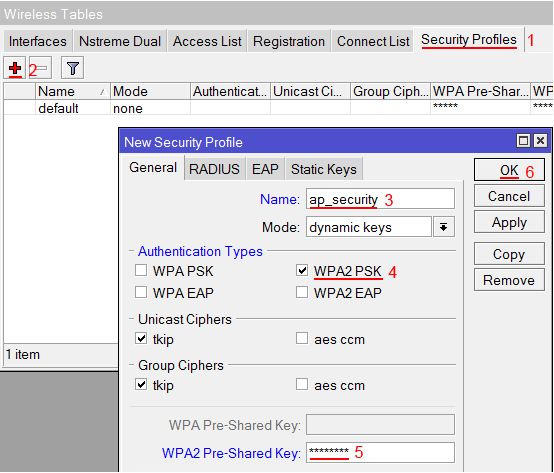

Создаем пароль для подключения к точке доступа MikroTik:

• Открываем вкладку Security Profiles  (1)
• Нажимаем Add (красный плюсик)  (2)
• В новом окне в поле Name указываем имя профиля безопасности  (3)
• Для лучшей безопасности оставляем только регистрацию по протоколу WPA2 PSK  (4)
• В поле WPA2 Pre-Shared Key вводим пароль для доступа к Wi-Fi точке  (5)
• Нажимаем OK. (6)

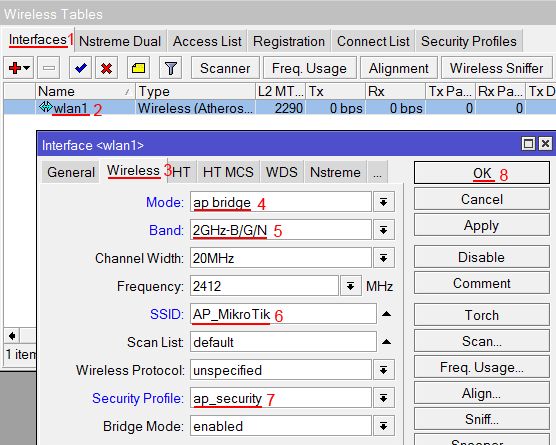

Настраиваем параметры Wi-Fi точки MikroTik:

• Открываем вкладку Interfaces (1)
• Двойным щелчком мыши заходим на Wi-Fi интерфейс wlan1 (заходим в его настройки) (2)
• Переходим на вкладку Wireless (3)
• В списке Mode ставим ap bridge (точка доступа в режиме моста) (4)
• В списке Band выбираем в каких стандартах будет работать Wi-Fi точка, мы выбрали B/G/N (5)
• В поле SSID прописываем имя точки доступа (6)
• В списке Security Profile выбираем имя профиля безопасности, в котором мы создавали пароль для доступа к Wi-Fi точке (7)
• Нажимаем OK. (8)

Теперь можно подключаться к роутеру по Wi-Fi.

Внимание! На компьютерах, подключенных к роутеру MikroTik по Wi-Fi, интернет работать не будет, пока вы не настроите Firewall и NAT.

Настройка Firewall и NAT

Чтобы компьютеры получали доступ к интернету, необходимо настроить Firewall и NAT на роутере MikroTik.

Простая настройка

Ручная настройка требует глубоких знаний в этой области., поэтому мы выполним настройку более простым способом через Webbox. (В RouterOS v6 убрали упрощенную настройку через Webbox. В этом случае вам придется выполнить ручную настройку)

Открываем браузер и вводим адрес роутера 192.168.88.1/cfg и вводим имя пользователя admin, нажимаем кнопку Log In

Переходим во вкладку Firewall:

• В списке Public interface выбираем WAN интерфейс ether1. Если вы используете PPPoE-соедиение, выберите в Public interface имя PPPoE соединения
• Ставим галочку напротив Protect router (защитить роутер)
• Ставим галочку напротив Protect LAN (защитить локальную сеть)
• Ставим галочку напротив NAT (включить NAT)
• Нажимаем Apply

После этого на подключенных компьютерах должен появиться интернет.

Внимание! Если интернет не появился на компьютерах, перезагрузите роутер MikroTik и сетевые интерфейсы компьютеров, чтобы они получили новые сетевые настройки по DHCP.

Ручная настройка

Вручную настроить NAT и Firewall проще всего через New Terminal.

Настройка NAT выполняется следующими командами:

ip firewall nat add chain=srcnat out-interface=интерфейс провайдера action=masquerade

, где интерфейс провайдера  — это интерфейс, на который приходит интернет от провайдера, например ether1. Для PPPoE соединений указывается название PPPoE интерфейса. Настройки NAT достаточно, чтобы заработал интернет.

Protect router — команды для защиты роутера:

ip firewall filter add action=accept chain=input disabled=no protocol=icmp
ip firewall filter add action=accept chain=input connection-state=established disabled=no in-interface=интерфейс провайдера
ip firewall filter add action=accept chain=input connection-state=related disabled=no in-interface=интерфейс провайдера
ip firewall filter add action=drop chain=input disabled=no in-interface=интерфейс провайдера

Protect LAN - защита внутренней сети:

ip firewall filter add action=jump chain=forward disabled=no in-interface=интерфейс провайдера jump-target=customer
ip firewall filter add action=accept chain=customer connection-state=established disabled=no
ip firewall filter add action=accept chain=customer connection-state=related disabled=no
ip firewall filter add action=drop chain=customer disabled=no

Назначаем типы интерфейсов для защиты внутренней сети (external - внешний, internal - внутренний LAN):

ip upnp interfaces add disabled=no interface=ether1 type=external
ip upnp interfaces add disabled=no interface=ether2 type=internal
ip upnp interfaces add disabled=no interface=ether3 type=internal
ip upnp interfaces add disabled=no interface=ether4 type=internal
ip upnp interfaces add disabled=no interface=ether5 type=internal
ip upnp interfaces add disabled=no interface=bridge-local type=internal
