      Cambium Networks ePMP 1000

      Перед установкой и настройкой ePMP 1000 от компании Cambium Networks настоятельно рекомендуем прочитать данную памятку и придерживаться изложенных в ней рекомендаций, чтобы добиться максимальной скорости и пропускной способности в беспроводном канале связи.

      Обновление ПО

      Cambium Networks постоянно улучшает внутреннее программное обеспечение устройств серии ePMP 1000 — добавляет новые функции и исправляет ошибки. Поэтому, перед тем как начать установку или эксплуатацию устройств, рекомендуем обновиться ПО до последней версии. Текущую версию прошивки можно увидеть в самом низу страницы веб-интерфейса.

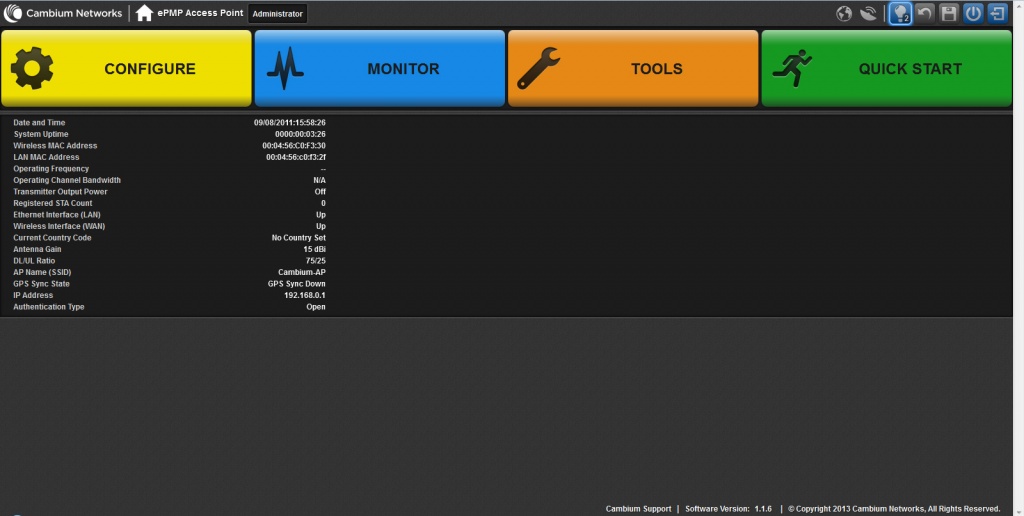

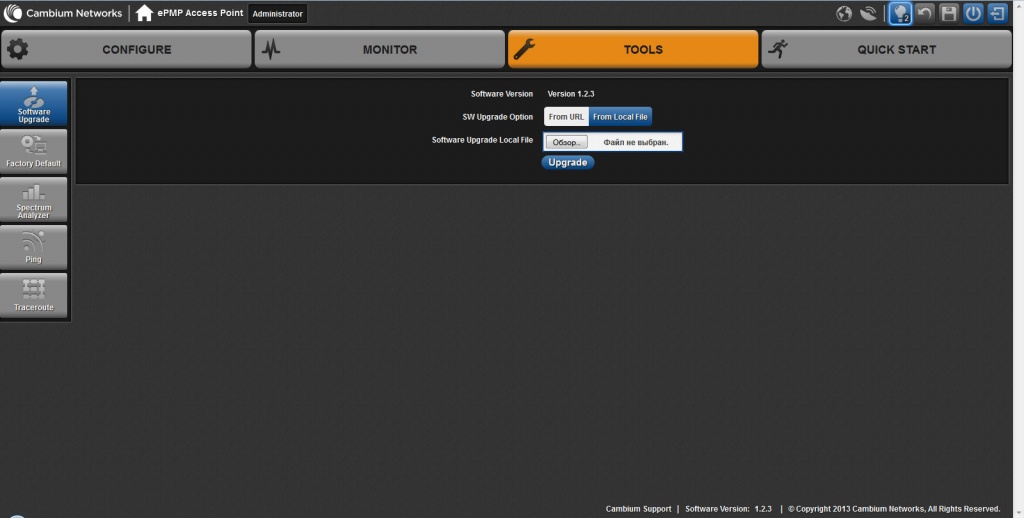

      Если она отличается от последней, то произвести обновление можно в разделе меню Tools на вкладке Software Upgrade.


      Проверка перед установкой

      До начала установки рекомендуем проверить устройство «на столе». Необходимо добиться стабильной максимальной модуляции MCS15 / MCS15 в обоих направлениях —Uplink и Downlink.



      Подключение внешней антенны

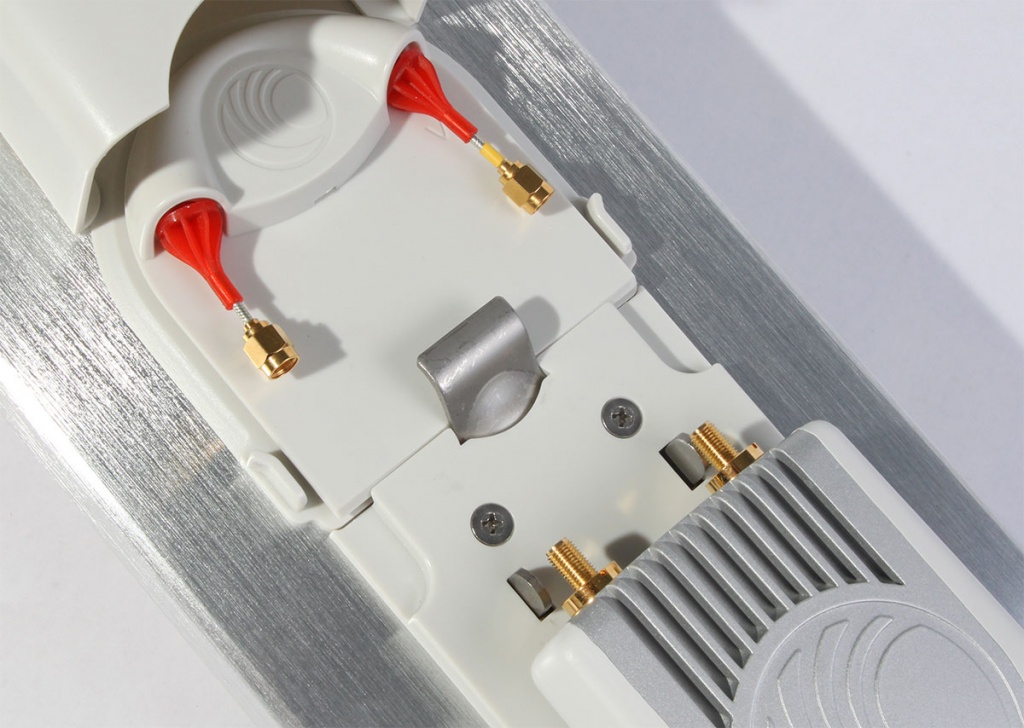

      Если к устройству будет подключаться внешняя антенна, необходимо убедиться в правильности подключения поляризации V и H. Потери от неправильного подключения (даже на одной из сторон беспроводного линка) могут достигать 15 дБ.


      Уровень помех

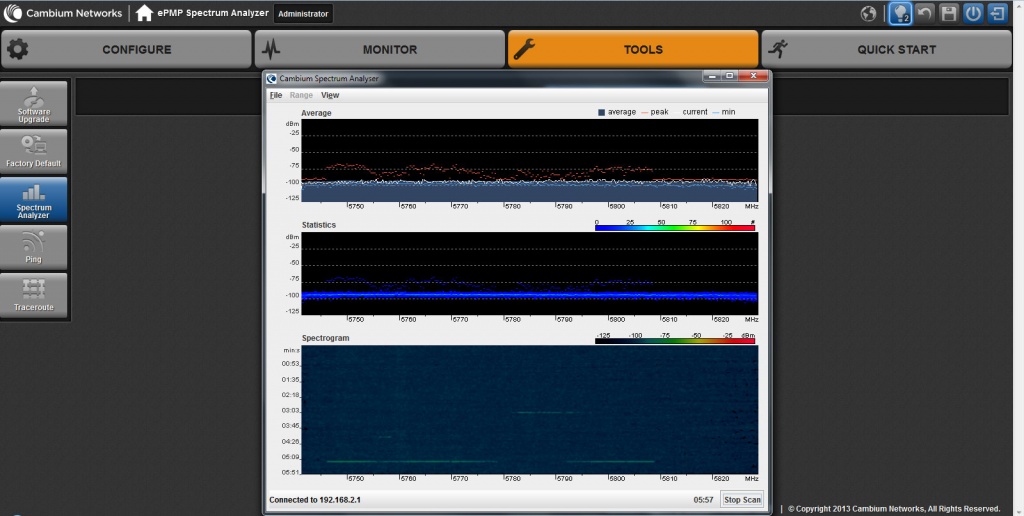

      Перед настройкой рекомендуем измерить уровень помех в рабочем частотном канале при помощи встроенной в программное обеспечение утилиты Spectrum Analyzer, которая находится в разделе Tools. Показания с уровнем сигнала менее -90 дБм говорят об отсутствии помех. Уровень -75 дБм и больше означает наличие помехи в данном частотном диапазоне.


      Предварительный расчет

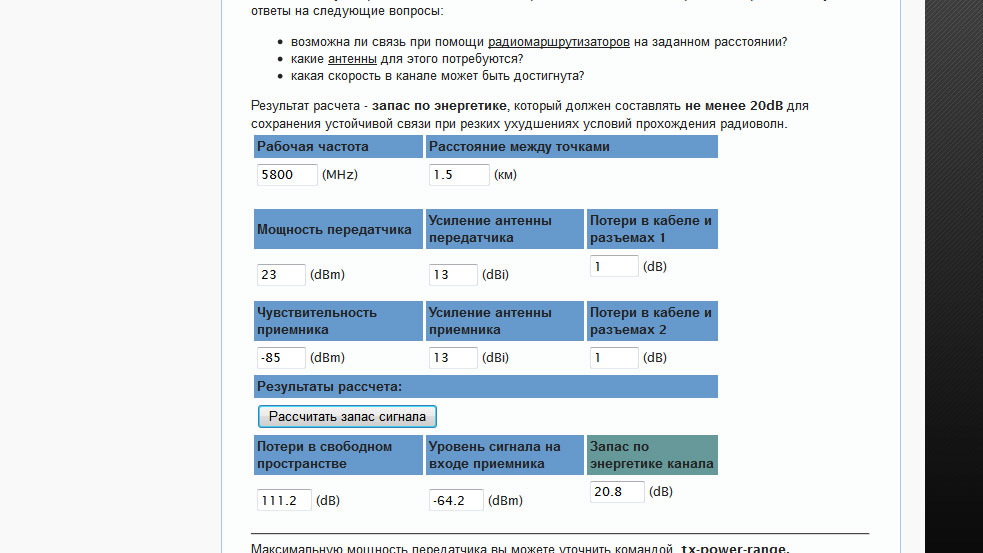

      Перед инсталляцией оборудования необходимо рассчитать уровни сигнала UL RSSI со стороны базовой станции и DL RSSI со стороны клиентского устройства. Это можно сделать при помощи универсального калькулятора энергетического бюджета линка, указав реальные значения выходной мощности, коэффициента усиления, дальности линка и рабочего частотного канала.


      Настройка основных параметров

      Для получения максимальных результатов при тестировании вашего беспроводного канала необходимо обратить особое внимание на следующие параметры:

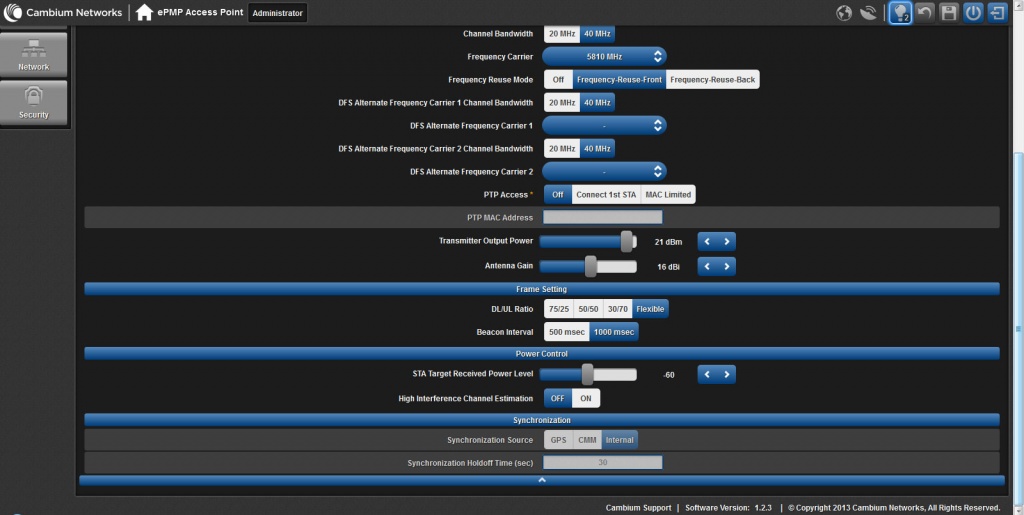

      • После установки частоты и ширины рабочего канала, установите выходную мощность Transmit Output power базовой станции и абонентского устройства в максимальное значение для вашего частотного диапазона. Это может быть 18, 19 или 23 дБм для диапазонов 5,3 ГГц, 5,6 ГГц и 5,8 ГГц соответственно. Так же необходимо установить максимальный уровень и на клиентском устройстве.
      • Для проверки пропускной способности беспроводного канала в режиме Full Duplex необходимо на базовой станции установить параметр деление фрейма DL/UL Ratio в режим Flexible. После окончания теста, при необходимости, установить желаемое деление пропускной способности Uplink/Downlink.
      • Также можно установить на базовой станции автоматическую регулировку мощности STA Target Received Power Level на уровень -40 дБм.

      Установка соединения

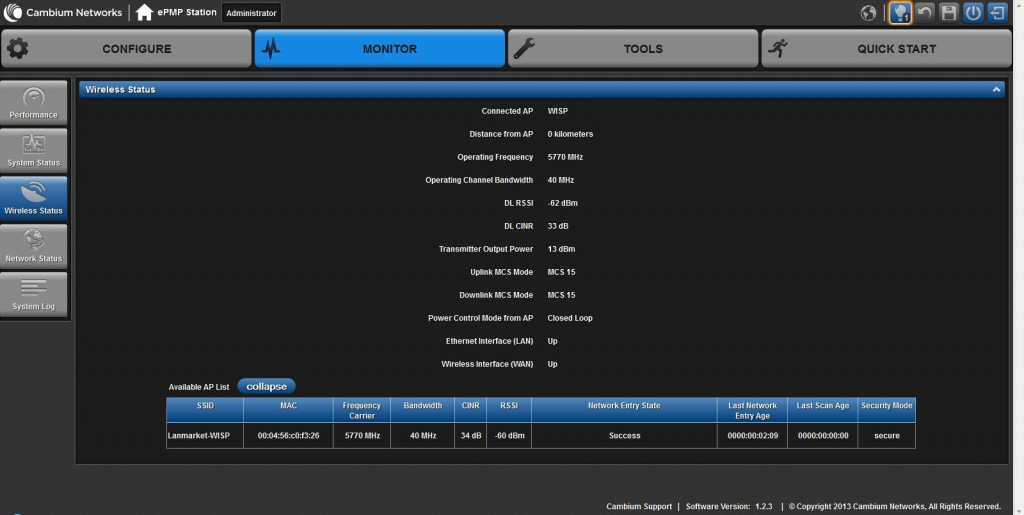

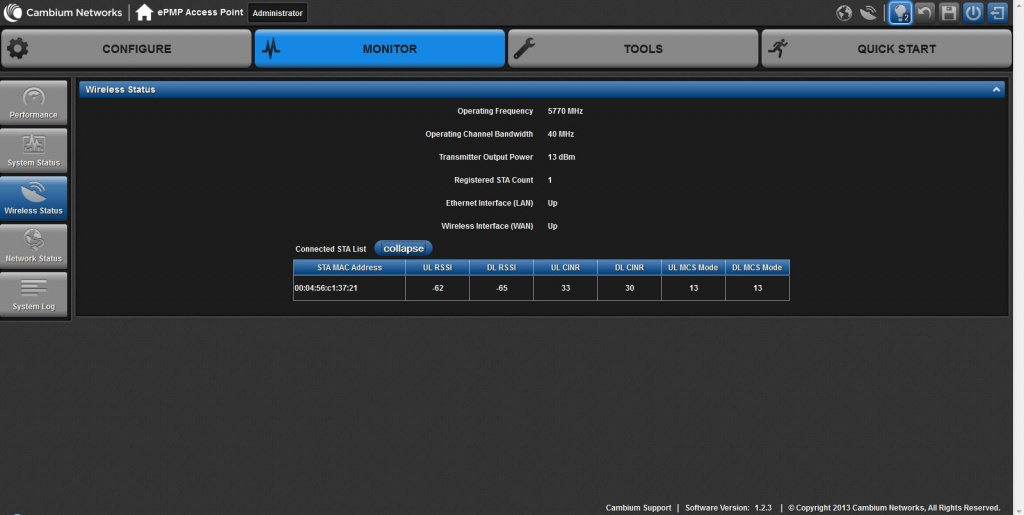

      После установки связи между базовой станцией и клиентом нужно обратить внимание на показания в окне статуса системы Wireless Status — сравнить полученные значения UL RSSI и DL RSSI с расчетными значениями по калькулятору бюджета линка, сделанными ранее. Если фактические значения DL и UL расходятся с расчетными более чем на 5 дБ в условиях LOS (прямая видимость с открытой зоной Френеля), то это говорит о неправильной юстировке и подключении антенн, неисправности антенн, пигтейлов и др. При этом нужно обратить внимание на выставленную системой UL и DL-модуляцию. Модуляции MCS15 / MCS15 обеспечивают максимальную пропускную способность канала в обоих направлениях.


      Дополнительные настройки

      В случае необходимости, можно внести дополнительные правки в настройки: выставить желаемый уровень UL RSSI параметром STA Target Received Power Level в меню Configure, на вкладке Radio. Его значение, по умолчанию, составляет -60 дБм. При отсутствии помех, его можно установить в пределах -50–55 дБм, а при сильных помехах изменить на -75–80 дБм.


      ВНИМАНИЕ! При уменьшении значения параметра STA Target Received Power Level и, соответcтвенно, UL RSSI необходимо не допустить понижения модуляции UL, что приведет к понижению пропускной способности системы в Uplink канале.

      Предупреждение

      ВНИМАНИЕ! Типичная ошибка при подключении абонентской станции к базе в режиме автоматической регулировки мощности.

      Подключение при STA Power Target Power Level -60 дБм (по умолчанию), например, при мощной помехе -70 дБм, приводит к получению SINR 10 дБм и установлению системой модуляции UL MCS1. Кроме того, при недостаточной пропускной способности UL-канала, система может выставить минимальную модуляцию MCS1 также и в DL-канале.

      В итоге, вследствие неправильно выставленной регулировки усиления, в условиях помех можно получить низкие модуляции и скорость передачи данных в обоих направлениях.

      Для выбора правильного значения STA Power Target Power Level следует посмотреть на установленную базой мощность абонентской станции Tx power. Если эта мощность ниже максимальной мощности Tx power абонентской станции на данной частоте, то следует пропорционально увеличить STA Target Power Level и добиться достижения на абонентской станции максимальной выходной мощности, что в итоге позволяет получить на базе максимальную UL-модуляцию.

      Установленная модуляция ePMP 1000 однозначно и точно определяет пропускную способность канала связи.
