Настройка ePMP 1000 GPS Sync

Настройка ePMP 1000 GPS Sync

В этой статье мы рассмотрим настройку базовой станции с GPS-синхронизацией ePMP 1000 GPS Sync.

Конфигурация всех устройств Cambium Networks семейства ePMP 1000 может осуществляться несколькими различными способами, например, по протоколам HTTP, SSH, NMS и SNMP v2. Но самый легкий и удобный вариант — настройка ePMP 1000 GPS Sync с помощью веб-интерфейса.

Устанавливаем базовую станцию и подключаем к локальной сети. Открываем любой браузер и вводим IP-адрес (по умолчанию 192.168.0.1) в адресную строку, в появившемся окне авторизуемся (по умолчанию логин/пароль — admin/admin).

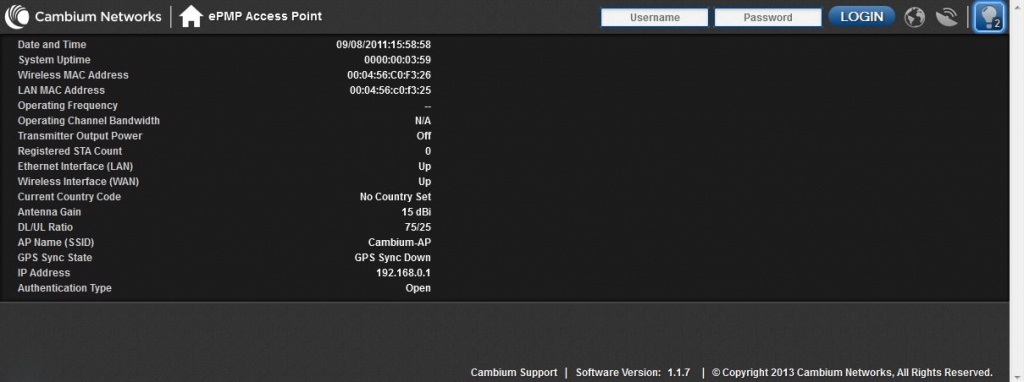

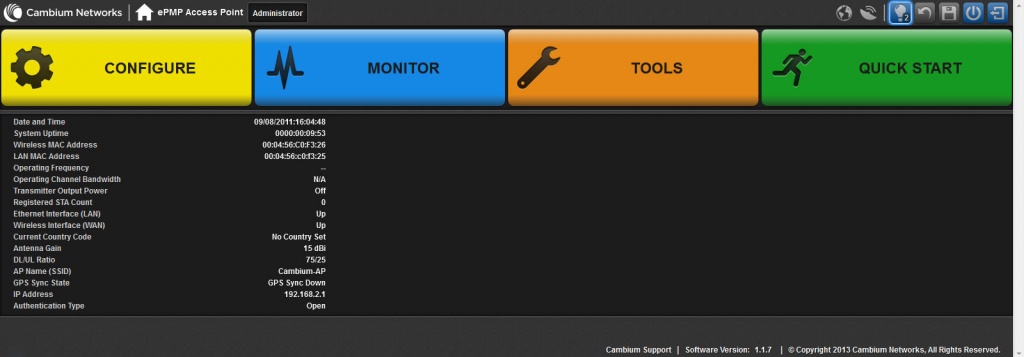

После авторизации попадаем на главную страницу интерфейса, где отображается краткая статистика базовой станции и основные разделы меню.

Среди основных разделов меню (CONFIGURE, MONITOR, TOOLS) есть QUICK START — мастер быстрой настройки, который, к сожалению, не позволяет осуществить полноценную настройку ePMP 1000 GPS Sync т. к. в нем отсутствуют многие нужные опции и все-равно придется пользоваться возможностями остальных разделов конфигурации.

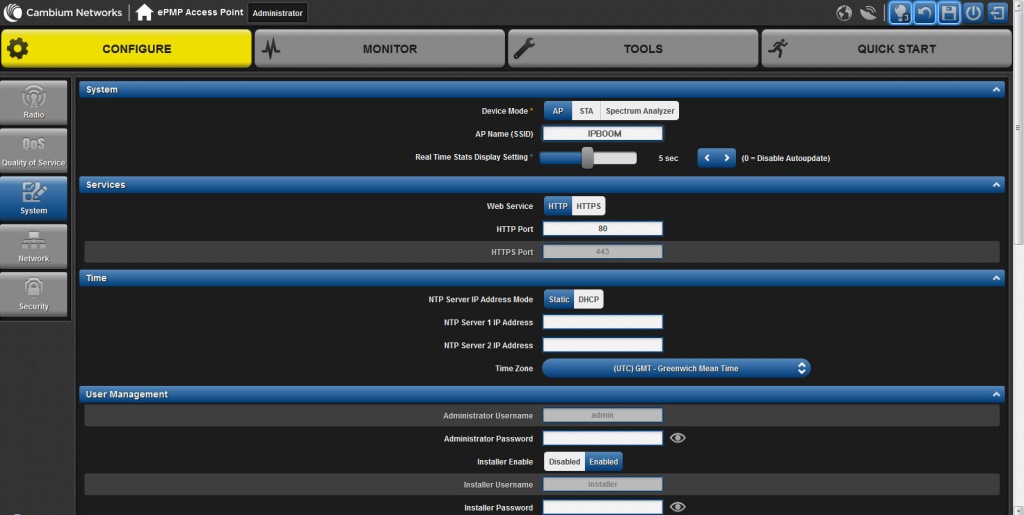

Нажимаем CONFIGURE и выбираем слева экрана иконку System. На открывшейся странице для ePMP 1000 GPS Sync выбираем Device Mode (Режим работы) AP (Access Point — точка доступа). В поле AP Name (SSID) вводим имя нашей базовой станции. Для улучшения безопасности, в подразделе User Management рекомендуем вам сразу сменить установленный по умолчанию пароль администратора (Administrator Password).

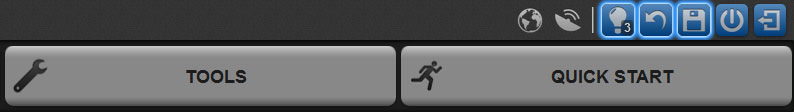

Сохранение настроек рекомендуем производить после завершения работы с каждым подразделом. Для этого нажимаем кнопку с пиктограммой дискеты в правом верхнем углу экрана. Если с момента последнего сохранения в настройки были внесены изменения, вокруг кнопки с дискетой появляется голубое свечение.

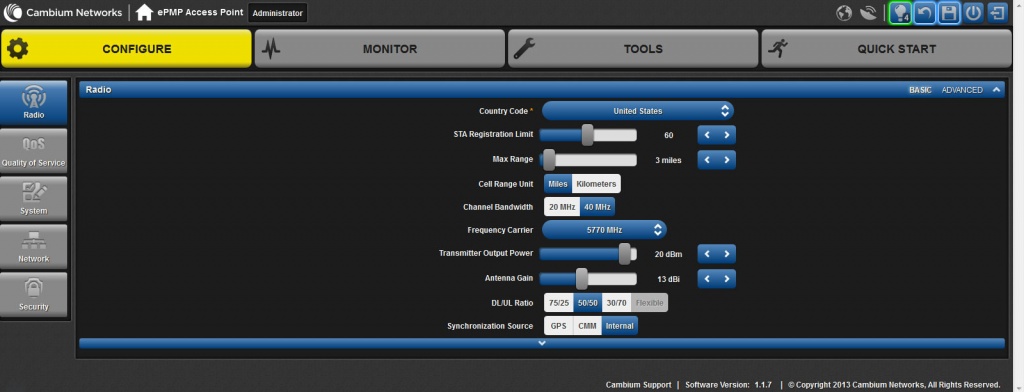

Кликаем слева экрана иконку Radio и попадаем в соответствующий подраздел с настройками параметров беспроводного интерфейса.

• Сначала выбираем Country Code (страну).
• Параметр STA Registration Limit ограничивает максимальное количество клиентов, подключаемых к базовой станции. Max Range определяет ориентировочный радиус действия точки доступа.
• Параметр Channel Bandwidth (Ширина канала) устанавливаем на значение 40 MHz и выбираем Frequency Carrier (Частотный канал)
• Выставляем значения Transmitter Output Power (Максимальная выходная мощность) и Antenna Gain (Коэффициент усиления антенны)
• Задаем значение DL/UL Ratio (соотношение передаваемого трафика к принимаемому) — выбираем 75/25, 50/50 или 30/70

Важный параметр — Synchronization Source (настройка источника синхронизации). При настройке многосекторной конфигурации базовой станции выбираем GPS (GPS-синхронизация). Так мы сможем оптимально использовать частотный ресурс путем многократного использования одного и того же канала.

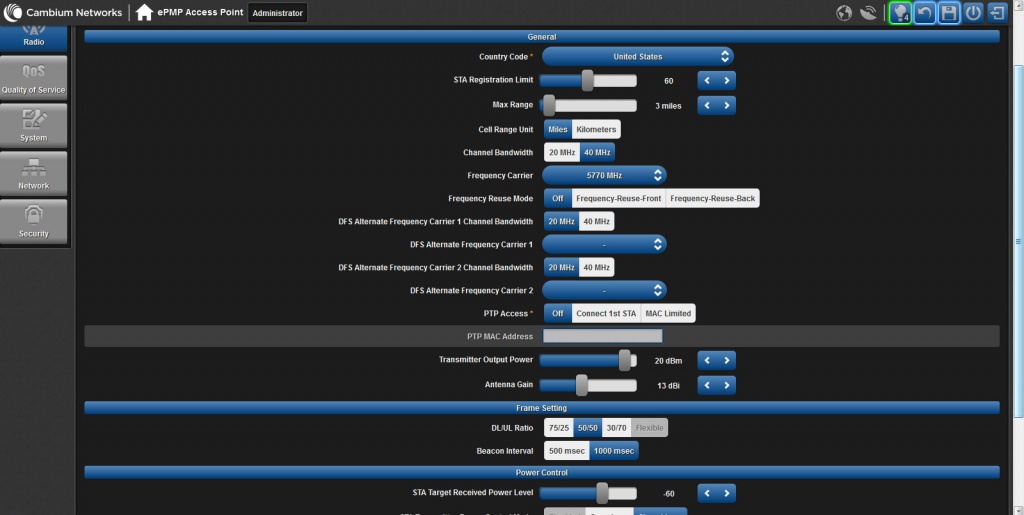

В правом верхнем углу можно переключиться на расширенный режим конфигурации ADVANCED для осуществления еще более точных настроек. Появятся дополнительные пункты, такие как Frequency Reuse Mode (режим повторного использования канала), частота синхронизации и другие.

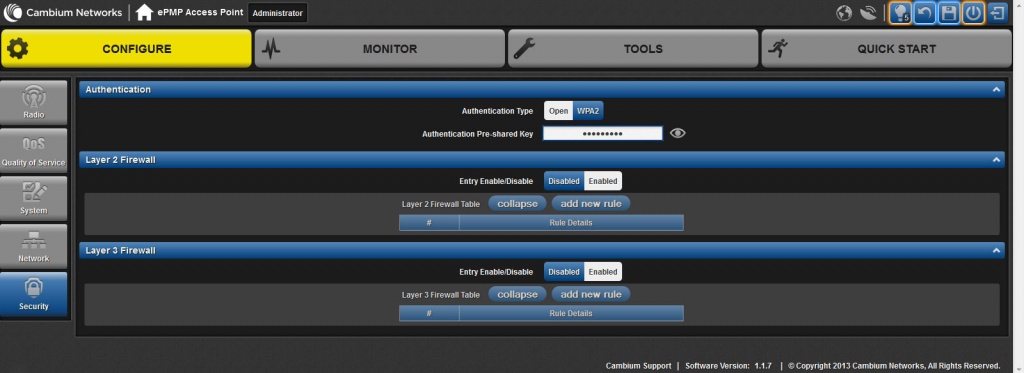

Переходим в раздел Security (нижняя иконка слева экрана). Настраиваем параметры шифрования в радиоканале: Authentication Type устанавливаем на значение WPA2 и прописываем ключ шифрования в поле Authentication Pre-shared Key. Здесь же при необходимости задаем правила для Layer 2 и Layer 3 Firewall.

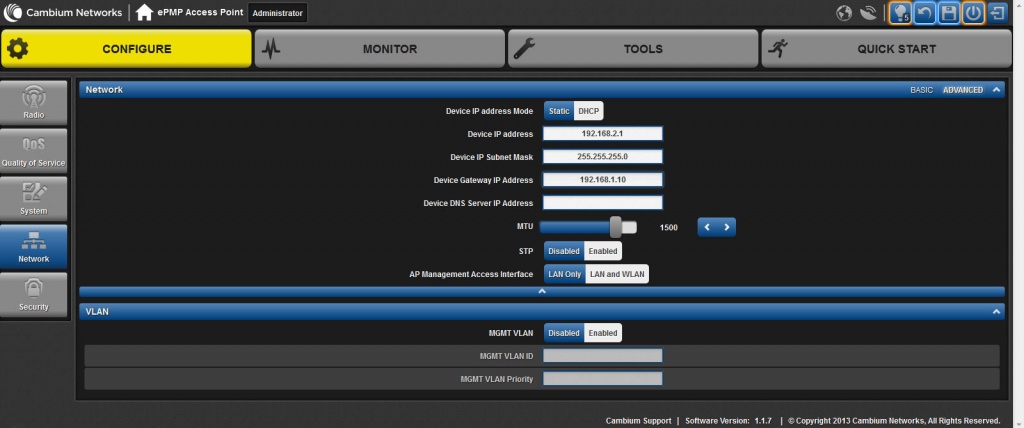

Далее переходим в раздел Network для настройки проводного интерфейса ePMP 1000 GPS Sync. Здесь указываем IP-адрес нашей базовой станции (Device IP address), маску подсети (Device IP Subnet Mask), основной и шлюз (Device Gateway IP address). Можно не прописывать вручную адреса, а переключить верхний параметр Device IP address Mode в режим DHCP (автоматическое получение настроек от DHCP-сервера).

Если включить расширенный режим отображения меню настроек ADVANCED, то можно также указать размер MTU и выбрать доступные интерфейсы настроек базовой станции (LAN или LAN and WLAN).

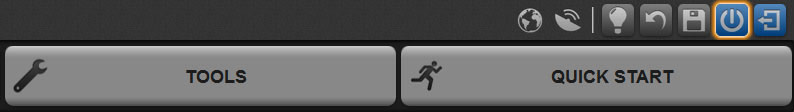

Основная настройка ePMP 1000 GPS Sync на этом завершена. Теперь необходимо сохранить все внесенные изменения и перезагрузить базовую станцию. Кнопка перезагрузки находится справа от кнопки сохранения, в правом верхнем углу страницы. Если для вступления в силу изменений требуется перезагрузка, то кнопка сигнализирует об этом оранжевым свечением. После подключения первого клиента и начала его работы, можно посмотреть подробную статистику, в меню MONITOR.
