Передача Ethernet и Е1 на 60 км над водной поверхностью

Объединить два населенных пункта Чукотского АО: город Анадырь и поселок Канчалан. Заказчик — ОАО «Чукоткасвязьинформ».

Нами было принято решение использовать RADWIN 2000 серии L (производства израильской компании RADWIN) в комплекте c параболическими двухполяризационными антеннами с коэффициентом усиления 28 dBi ø0,6 м.

Для передачи потоков E1 использовали внутренний блок на 4Е1.

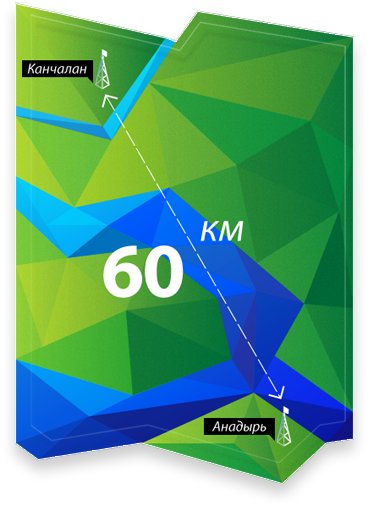

Точки, которые было необходимо соединить, расположены на значительном расстоянии друг от друга — 60 км, часть трассы пролегает над водной поверхностью, что усложняло задачу. Также при расчете профиля трасы выяснилось, что в 16 километрах от Канчалана, по направлению к городу Анадырю имеется возвышенность высотой около 47 м, которая могла послужить очень серьезной помехой для сигнала.

Проверить работоспособность оборудования в условиях частичной прямой можно было только на практике.

• Высокая производительность
• Технология модуляции OFDM (позволяет оптимизировать работу в условиях сильных переотражений)
• Простота установки, что позволило легко и быстро провести тестирование трассы на практике
• Положительный опыт использования оборудования RADWIN в регионах с неблагоприятными климатическими условиями (низкие температуры, сильные ветры, снежные бури и т. д.)

Также немаловажную роль сыграло привлекательное соотношение цены и возможностей оборудования RADWIN.

После завершения монтажа и запуска оборудования были получены следующие характеристики линии радиосвязи: скорость 12,4 Мбит/с и RSS (уровень принимаемого сигнала) −82 дБм на частоте 5,8 ГГц.

Для улучшения показателей установили новейшую версию программного обеспечения. После замены появилась возможность установить другой частотный диапазон — 5,3 ГГц, что существенно улучшило показатели.

Скорость при авто-определении стала достигать 25 Мбит/с, RSS уровня сигнала улучшился до −77 dBm, значение «Ping» (время переброски информации) при этом изменялось от 9 до 17 мс при размере пакета MTU 1459.

В результате мы вышли на показатели, которые позволяют организовать передачу двух потоков Е1 и Ethernet.

Хотелось бы отметить, что при ухудшении погодных условий (например, сильная метель) RSS падает до −85 dBm, а скорость снижается до 7 Мбит/с.
