Восстановление прошивки Ubiquiti

Восстановление прошивки Ubiquiti

Чтобы восстановить оборудование Ubiquiti Networks после неудачной прошивки нам необходимо:

•  UBNT устройство для восстановления;
•  какой-нибудь тонкий инструмент, которым можно нажать на кнопку reset;
•  патч-корды (два сетевых кабеля);
•  компьютер или ноутбук, настроенный на работу с устройствами (см. ниже);
•  TFTP клиент, работающий на ПК (см. ниже);
•  AirOS файл прошивки (например, "XS2.ar2316.v3.4-rc.4351.090504.2146.bin", скачивается с http://www.ui.com/download )

 ВАЖНО! Не выключайте, не перезагружайте и не отключайте устройство от источника питания в процессе обновления прошивки, так как эти действия могут jокирпичить устройство!

 Процедура восстановления

(относится к устройствам под управлением AirOS версии 1.5 или выше)

Пользователям Windows:

1. Отключите Ubiquiti устройство.

2. Настройте Ваш ПК:

ПК с Windows долен иметь сетевой адрес: IP Address: 192.168.1.254, Subnet Mask: 255.255.255.0 (Настроена вручную в «Пуск - Панель Управления -> Сетевые подключения»):

Рис. 1. Настройки сетевой карты.

3. Подключите сетевой кабель от ПК в разъём LAN блока питания устройства Ubiquiti Networks, кабель питания в сеть и блок питания устройства, второй сетевой кабель вставьте в разъём POE блока питания, но НЕ подключайте в устройство! (не включайте)

4. При выключенном устройстве зажмите кнопку сброса (Reset). Удерживая её нажатой, включите UBNT, вставьте в устройство кабель, идущий от POE разъёма блока питания. Подождите 8 секунд, затем отпустите кнопку (если вы хотите сбросить устройство к заводским настройкам, то подождите не менее 15 секунд). Сигналы светодиодов будут загораться по очереди - это свидетельствует о том, что устройство готово к восстановлению.

5. Убедитесь, что устройство Ubiquiti Networks доступно по сети, т.е. отвечает на пинг. Для этого нажмите клавиши Windows+R и в появившемся окне введите ping 192.168.1.20 (для устройств AirGateway вводите адрес 192.168.1.1) и нажмите Enter. Если в результате все пакеты будут потеряны, то вернитесь к первому шагу.

Рис. 2. Запуск пинга.

Рис. 3. Устройство доступно по сети.

 6. Теперь загрузим в устройство файл с прошивкой (файл_прошивки.bin), используя TFTP клиент (binary mode). Используем интегрированный в Windows TFTP клиент (можно использовать любой TFTP клиент).

Два примера:

Вариант 1. С ПК (Windows) Вы должны использовать TFTP из командной строки CMD (Windows+R → cmd):

Перейдите в директорию, где размещены каталоги с прошивкой (например, у вас хранятся файлы прошивок в каталоге C:\firmware, тогда введите команду cd c:\firmware) и введите следующую команду (подсказка доступна TFTP /?):

tftp -i 192.168.1.20 put XS2.ar2316.v3.4-rc.4351.090504.2146.bin
(для устройств AirGateway вводите адрес 192.168.1.1)

где XS2.ar2316.v3.4-rc.4351.090504.2146.bin — полное имя файла с прошивкой.

Рис.4. Выполняем команду.

Подождите пока устройство загрузится, и начинайте настраивать его как обычно.

Вариант 2. Скачать и запустить tftp2.exe программу и сконфигурировать следующим образом:

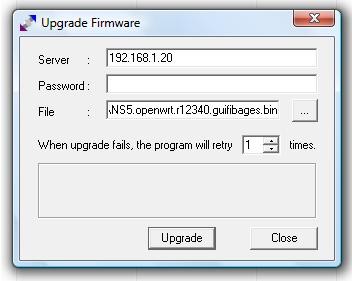

Рис.5. Восстановление устройства вторым способом.

Здесь в строке сервер должно быть прописано 192.168.1.20 (для устройств AirGateway используйте адрес 192.168.1.1), а в строке файл — наш файл прошивки (укажите его с помощью кнопки «...»).

 7. Светодиоды устройства начнут мигать один за другим во время обновления прошивки. Подождите около 7-10 минут (в зависимости от устройства и прошивки) - не выключайте устройство во время процедуры!

Готово.

Пользователям Linux-систем:

Общие дистрибутивы Linux имеют встроенный TFTP клиент в командной строке. С ПК под управлением Linux вы можете загрузить прошивку с помощью TFTP, набрав в терминале следующие команды:

root@ubuntu:tftp 192.168.1.20
(для устройств AirGateway вводите адрес 192.168.1.1)
tftp> bin
tftp> trace
tftp> put XS2.ar2316.v3.4-rc.4351.090504.2146.bin
Sent 1965199 bytes in 35.2 seconds
tftp> quit

Миссия выполнена. Подождите пока устройство загрузится, и начинайте настраивать его как обычно.
